Hierro

El hierro[1][2] es un elemento químico de número atómico 26 situado en el grupo 8, periodo 4 de la tabla periódica de los elementos. Su símbolo es Fe (del latín fĕrrum)[1] y tiene una masa atómica de 55,847 u.[3][4]

Manganeso HierroCobalto


26
Fe







Tabla completa • Tabla ampliada

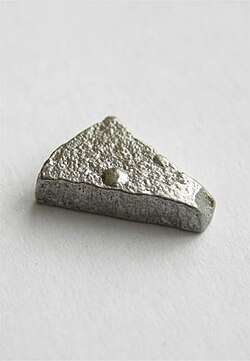

Metálico brillante con un tono gris
Información general
Nombre, símbolo, número Hierro, Fe, 26
Serie química Metales de transición
Grupo, período, bloque 8, 4, d
Masa atómica 55,847 u
Configuración electrónica [Ar]3d64s2
Dureza Mohs 5,0
Electrones por nivel 2, 8, 14, 2 (imagen)
Propiedades atómicas
Radio medio 140 pm
Electronegatividad 1,83 (escala de Pauling)
Radio atómico (calc) 155.8 pm (radio de Bohr)
Radio covalente 126 pm
Radio de van der Waals Sin datos pm
Estado(s) de oxidación 2, 3
Óxido Anfótero
1.ª energía de ionización 762,5 kJ/mol
2.ª energía de ionización 1561,9 kJ/mol
3.ª energía de ionización 2957 kJ/mol
4.ª energía de ionización 5290 kJ/mol
Propiedades físicas
Estado ordinario Sólido (ferromagnético)
Densidad 7874 kg/m3
Punto de fusión 1808 K (1535 °C)
Punto de ebullición 3023 K (2750 °C)
Entalpía de vaporización 349,6 kJ/mol
Entalpía de fusión 13,8 kJ/mol
Presión de vapor 7,05 Pa a 1808 K
Punto crítico 204 K (−69 °C)
50 Pa
Volumen molar 17 m3/mol
Varios
Estructura cristalina Cúbica centrada en el cuerpo
Calor específico 440 J/(K·kg)
Conductividad eléctrica 9,93·106 S/m
Conductividad térmica 80,2 W/(K·m)
Resistencia máxima 540 MPa
Módulo elástico 200 GPa
Módulo de cizalladura 73 GPa
Velocidad del sonido 4910 m/s a 293,15 K (20 °C)
Isótopos más estables
Artículo principal: Isótopos del hierro
iso AN Periodo MD Ed PD
MeV
54Fe5,845 %Estable con 28 neutrones
55FeSintético2,73 aε0,23155Mn
56Fe93 ,72 %Estable con 30 neutrones
57Fe2,119 %Estable con 31 neutrones
58Fe0,282 %Estable con 32 neutrones
59FeSintético44,503 dβ1,56559Co
60FeSintético1,5·106 aβ-3,97860Co
Valores en el SI y condiciones normales de presión y temperatura, salvo que se indique lo contrario.
Estructura de un puente en acero

Este metal de transición es el cuarto elemento más abundante en la corteza terrestre, representando un 5 % y, entre los metales, solo el aluminio es más abundante, y es el primero más abundante en masa planetaria, debido a que el planeta, en su núcleo, concentra la mayor masa de hierro nativo, equivalente a un 70 %. El núcleo de la Tierra está formado principalmente por hierro y níquel en forma metálica, generando al moverse un campo magnético. Ha sido históricamente muy importante, y un período de la historia recibe el nombre de Edad de Hierro. En cosmología, es un metal muy especial, pues es el metal más pesado que puede ser producido por la fusión en el núcleo de estrellas masivas; los elementos más pesados que el hierro solo pueden crearse en supernovas.

Características principales

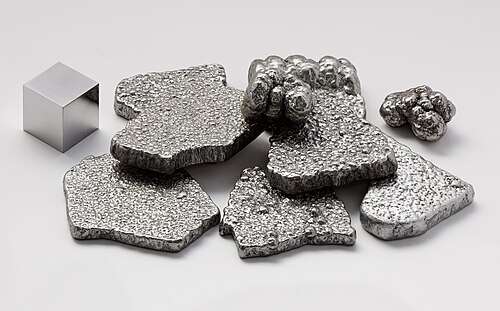

Hierro puro

Es un metal maleable, de color gris plateado y presenta propiedades magnéticas; es ferromagnético a temperatura ambiente y presión atmosférica. Es extremadamente duro y denso.

Se encuentra en la naturaleza formando parte de numerosos minerales, entre ellos muchos óxidos, y raramente se encuentra libre. Para obtener hierro en estado elemental, los óxidos se reducen con carbono y luego es sometido a un proceso de refinado para eliminar las impurezas presentes.

Es el elemento más pesado que se produce exotérmicamente por fusión, y el más ligero que se produce a través de una fisión, debido a que su núcleo tiene la más alta energía de enlace por nucleón (energía necesaria para separar del núcleo un neutrón o un protón); por lo tanto, el núcleo más estable es el del hierro-56 (con 30 neutrones).

Presenta diferentes formas estructurales dependiendo de la temperatura y presión. A presión atmosférica:

  • Hierro-α: estable hasta los 911 °C. El sistema cristalino es una red cúbica centrada en el cuerpo (BCC).
  • Hierro-γ: 911-1392 °C; presenta una red cúbica centrada en las caras (FCC).
  • Hierro-δ: 1392-1539 °C; vuelve a presentar una red cúbica centrada en el cuerpo.
  • Hierro-ε: Puede estabilizarse a altas presiones, presenta estructura hexagonal compacta (HCP).

Aplicaciones

El hierro es el metal duro más usado, con el 95% en peso de la producción mundial de metal. El hierro puro (pureza a partir de 99,5%) no tiene demasiadas aplicaciones, salvo excepciones para utilizar su potencial magnético. El hierro tiene su gran aplicación para formar los productos siderúrgicos, utilizando este como elemento matriz para alojar otros elementos aleantes tanto metálicos como no metálicos, que confieren distintas propiedades al material. Se considera que una aleación de hierro es acero si contiene menos de un 2,1% de carbono; si el porcentaje es mayor, recibe el nombre de fundición.

El acero es indispensable debido a su bajo precio y tenacidad, especialmente en automóviles, barcos y componentes estructurales de edificios.

Las aleaciones férreas presentan una gran variedad de propiedades mecánicas dependiendo de su composición o el tratamiento que se haya llevado a cabo.

Aceros

Los aceros son aleaciones férreas con un contenido máximo de carbono del 2%, el cual puede estar como aleante de inserción en la ferrita y austenita y formando carburo de hierro. Algunas aleaciones no son ferromagnéticas. Este puede tener otros aleantes e impurezas.

Dependiendo de su contenido en carbono se clasifican en los siguientes tipos:

  • Acero bajo en carbono: menos del 0,25% de C en peso. Son blandos pero dúctiles. Se utilizan en vehículos, tuberías, elementos estructurales, etcétera. También existen los aceros de alta resistencia y baja aleación, que contienen otros elementos aleados hasta un 10% en peso; tienen una mayor resistencia mecánica y pueden ser trabajados con mucha facilidad.
  • Acero medio en carbono: entre 0,25% y 0,6% de C en peso. Para mejorar sus propiedades son tratados térmicamente. Son más resistentes que los aceros bajos en carbono, pero menos dúctiles; se emplean en piezas de ingeniería que requieren una alta resistencia mecánica y al desgaste.
  • Acero alto en carbono: entre 0,60% y 1,4% de C en peso. Son aún más resistentes, pero también menos dúctiles. Se añaden otros elementos para que formen carburos, por ejemplo, con wolframio se forma el carburo de wolframio, WC; estos carburos son muy duros. Estos aceros se emplean principalmente en herramientas.
  • Aceros aleados: Con los aceros no aleados, o al carbono, es imposible satisfacer las demandas de la industria actual. Para conseguir determinadas características de resiliencia, resistencia al desgaste, dureza y resistencia a determinadas temperaturas deberemos recurrir a estos. Mediante la acción de uno o varios elementos de aleación en porcentajes adecuados se introducen modificaciones químicas y estructurales que afectan a la templabilidad, características mecánicas, resistencia a oxidación y otras propiedades.

La clasificación más técnica y correcta para los aceros al carbono (sin alear) según su contenido en carbono:

  • Los aceros hipoeutectoides, cuyo contenido en carbono oscila entre 0.02% y 0,8%.
  • Los aceros eutectoides cuyo contenido en carbono es de 0,8%.
  • Los aceros hipereutectoides con contenidos en carbono de 0,8% a 2%.

Aceros inoxidables: uno de los inconvenientes del hierro es que se oxida con facilidad. Añadiendo un 12% de cromo se considera acero inoxidable, debido a que este aleante crea una capa de óxido de cromo superficial que protege al acero de la corrosión o formación de óxidos de hierro. También puede tener otro tipo de aleantes como el níquel para impedir la formación de carburos de cromo, los cuales aportan fragilidad y potencian la oxidación intergranular.

El uso más extenso del hierro es para la obtención de aceros estructurales; también se producen grandes cantidades de hierro fundido y de hierro forjado. Entre otros usos del hierro y de sus compuestos se tienen la fabricación de imanes, tintes (tintas, papel para heliográficas, pigmentos pulidores) y abrasivos (colcótar).

El hierro es obtenido en el alto horno mediante la conversión de los minerales en hierro líquido, a través de su reducción con coque; se separan con piedra caliza, los componentes indeseables como fósforo, azufre, y manganeso.

Los gases de los altos hornos son fuentes importantes de partículas y contienen óxido de carbono. La escoria del alto horno es formada al reaccionar la piedra caliza con los otros componentes y los silicatos que contienen los minerales.

Se enfría la escoria en agua, y esto puede producir monóxido de carbono y sulfuro de hidrógeno. Los desechos líquidos de la producción de hierro se originan en el lavado de gases de escape y enfriamiento de la escoria. A menudo, estas aguas servidas poseen altas concentraciones de sólidos suspendidos y pueden contener una amplia gama de compuestos orgánicos (fenoles y cresoles), amoníaco, compuestos de arsénico y sulfuros.

Fundiciones

Cuando el contenido en carbono es superior a un 1.73% en peso, la aleación se denomina fundición. Este carbono puede encontrarse disuelto, formando cementita o en forma libre. Son muy duras y frágiles. Hay distintos tipos de fundiciones:

  • Gris
  • Blanca
  • Atruchada
  • Maleable americana
  • Maleable europea
  • Esferoidal o dúctil
  • Vermicular

Sus características varían de un tipo a otra; según el tipo se utilizan para distintas aplicaciones: en motores, válvulas, engranajes, etc.

Por otra parte, los óxidos de hierro tienen variadas aplicaciones: en pinturas, obtención de hierro, la magnetita (Fe3O4) y el óxido de hierro (III) (Fe2O3) en aplicaciones magnéticas, etc. El hidróxido de hierro (III) (Fe(OH)3) se utiliza en radioquímica para concentrar los actínidos mediante co-precipitación.

Historia

Se tienen indicios de uso del hierro desde el cuarto milenio antes de Cristo, por parte de los sumerios y egipcios.

En el segundo y tercer milenio antes de Cristo, van apareciendo cada vez más objetos de hierro (que se distingue del hierro procedente de meteoritos por la ausencia de níquel) en Mesopotamia, Anatolia y Egipto. Sin embargo, su uso parece ser ceremonial, siendo un metal muy caro, más que el oro. Algunas fuentes sugieren que tal vez se obtuviera como subproducto de la obtención de cobre.

Entre 1600 a. C. y 1200 a. C. va aumentando su uso en Oriente Medio, pero no sustituye al predominante uso del bronce.

Entre los siglos XII a. C. y X a. C. se produce una rápida transición en Oriente Medio desde las armas de bronce a las de hierro. Esta rápida transición tal vez fuera debida a la falta de estaño, antes que a una mejora en la tecnología en el trabajo del hierro. A este periodo, que se produjo en diferentes fechas según el lugar, se le denomina Edad de Hierro, sustituyendo a la Edad de Bronce. En Grecia comenzó a emplearse en torno al año 1000 a. C. y no llegó a Europa occidental hasta el siglo VII a. C. La sustitución del bronce por el hierro fue paulatina, pues era difícil fabricar piezas de hierro: localizar el mineral, luego fundirlo a temperaturas altas para finalmente forjarlo.

En Europa Central, surgió en el siglo IX a. C. la cultura de Hallstatt (sustituyendo a la cultura de los campos de urnas, que se denomina «primera Edad de Hierro», pues coincide con la introducción de este metal).

Hacia el 450 a. C. se desarrolló la cultura de La Tène, también denominada «segunda Edad de Hierro». El hierro se usa en herramientas, armas y joyería, aunque siguen encontrándose objetos de bronce.

Junto con esta transición del bronce al hierro se descubrió el proceso de «carburización», consistente en añadir carbono al hierro. El hierro se obtenía como una mezcla de hierro y escoria, con algo de carbono o carburos, y era forjado, quitando la escoria y oxidando el carbono, creando así el producto ya con una forma. Este hierro forjado tenía un contenido en carbono muy bajo y no se podía endurecer fácilmente al enfriarlo en agua. Se observó que se podía obtener un producto mucho más duro calentando la pieza de hierro forjado en un lecho de carbón vegetal, para entonces sumergirlo en agua o aceite. El producto resultante, que tenía una superficie de acero, era más duro y menos frágil que el bronce, al que comenzó a reemplazar.

En China el primer hierro que se utilizó también procedía de meteoritos, habiéndose encontrado objetos de hierro forjado en el noroeste, cerca de Xinjiang, del siglo VIII a. C. El procedimiento era el mismo que el utilizado en Oriente Medio y Europa. En los últimos años de la Dinastía Zhou (550 a. C.) se consigue obtener hierro colado (producto de la fusión del arrabio). El mineral encontrado allí presenta un alto contenido en fósforo, con lo que funde a temperaturas menores que en Europa y otros sitios. Sin embargo durante bastante tiempo, hasta la Dinastía Qing (hacia 221 a. C.), no tuvo una gran repercusión.

El hierro colado tardó más en Europa, pues no se conseguía la temperatura suficiente. Algunas de las primeras muestras de hierro colado se han encontrado en Suecia, en Lapphyttan y Vinarhyttan, del 1150 a 1350.

En la Edad Media, y hasta finales del siglo XIX, muchos países europeos empleaban como método siderúrgico la forja catalana. Se obtenía hierro y acero bajo en carbono empleando carbón vegetal y el mineral de hierro. Este sistema estaba ya implantado en el siglo XV, y se conseguían alcanzar hasta unos 1200 °C. Este procedimiento fue sustituido por el empleado en los altos hornos.

En un principio se usaba carbón vegetal para la obtención de hierro como fuente de calor y como agente reductor. En el siglo XVIII, en Inglaterra, comenzó a escasear y hacerse más caro el carbón vegetal, y esto hizo que comenzara a utilizarse coque, un combustible fósil, como alternativa. Fue utilizado por primera vez por Abraham Darby, a principios del siglo XVIII, que construyó en Coalbrookdale un «alto horno». Asimismo, el coque se empleó como fuente de energía en la Revolución industrial. En este periodo la demanda de hierro fue cada vez mayor, por ejemplo para su aplicación en ferrocarriles.

El alto horno fue evolucionando a lo largo de los años. Henry Cort, en 1784, aplicó nuevas técnicas que mejoraron la producción. En 1826 el alemán Friedrich Harkot construye un alto horno sin mampostería para humos.

Hacia finales del siglo XVIII y comienzos del XIX se comenzó a emplear ampliamente el hierro como elemento estructural (en puentes, edificios, etc). Entre 1776 a 1779 se construye el primer puente de fundición de hierro, construido por John Wilkinson y Abraham Darby. En Inglaterra se emplea por primera vez en la construcción de edificios, por Mathew Boulton y James Watt, a principios del siglo XIX. También son conocidas otras obras de ese siglo, por ejemplo el Palacio de Cristal construido para la Exposición Universal de 1851 en Londres, del arquitecto Joseph Paxton, que tiene un armazón de hierro, o la Torre Eiffel, en París, construida en 1889 para la Exposición Universal, en donde se utilizaron miles de toneladas de hierro.

Abundancia y obtención

El hierro es el metal de transición más abundante en la corteza terrestre, y cuarto de todos los elementos. También existe en el Universo, habiéndose encontrado meteoritos que lo contienen. Es el principal metal que compone el núcleo de la Tierra hasta con un 70 %. Se encuentra formando parte de numerosos minerales, entre los que destacan la hematites (Fe2O3), la magnetita (Fe3O4), la limonita (FeO (OH)), la siderita (FeCO3), la pirita (FeS2), la ilmenita (FeTiO3), etcétera.

Se puede obtener hierro a partir de los óxidos con más o menos impurezas. Muchos de los minerales de hierro son óxidos, y los que no, se pueden oxidar para obtener los correspondientes óxidos.

La reducción de los óxidos para obtener hierro se lleva a cabo en un horno denominado comúnmente alto horno. En él se añaden los minerales de hierro en presencia de coque y carbonato de calcio, CaCO3, que actúa como escorificante.

Los gases sufren una serie de reacciones; el carbono puede reaccionar con el oxígeno para formar dióxido de carbono:

A su vez el dióxido de carbono puede reducirse para dar monóxido de carbono:

Aunque también se puede dar el proceso contrario al oxidarse el monóxido con oxígeno para volver a dar dióxido de carbono:

El proceso de oxidación de coque con oxígeno libera energía y se utiliza para calentar (llegándose hasta unos 1900 °C en la parte inferior del horno).

En primer lugar los óxidos de hierro pueden reducirse, parcial o totalmente, con el monóxido de carbono, CO; por ejemplo:

Después, conforme se baja en el horno y la temperatura aumenta, reaccionan con el coque (carbono en su mayor parte), reduciéndose los óxidos. Por ejemplo:

El carbonato de calcio (caliza) se descompone:

Y el dióxido de carbono es reducido con el coque a monóxido de carbono como se ha visto antes.

Más abajo se producen procesos de carburación:

Finalmente se produce la combustión y desulfuración (eliminación de azufre) mediante la entrada de aire. Y por último se separan dos fracciones: la escoria y el arrabio: hierro fundido, que es la materia prima que luego se emplea en la industria.

El arrabio suele contener bastantes impurezas no deseables, y es necesario someterlo a un proceso de afino en hornos llamados «convertidores».

En 2000 los cinco mayores productores de hierro eran China, Brasil, Australia, Rusia e India, con el 70% de la producción mundial. Actualmente el mayor yacimiento de Hierro del mundo se encuentra en la región de El Mutún, en el departamento de Santa Cruz, Bolivia; dicho yacimiento cuenta con entre 40 000 y 42 000 millones de toneladas aprox. (40% de la reserva mundial) para explotar.[cita requerida]

Producción mundial

Datos disponibles de la producción mundial de mineral de hierro en 2019, en millones de toneladas por año :[5]

Puesto País Millones de toneladas
1 Australia919
2 Brasil405
3 China351
4 India238
5 Rusia97
6 Sudáfrica72
7 Ucrania63
8 Canadá58
9 Estados Unidos46
10 Suecia35
otros67

Compuestos

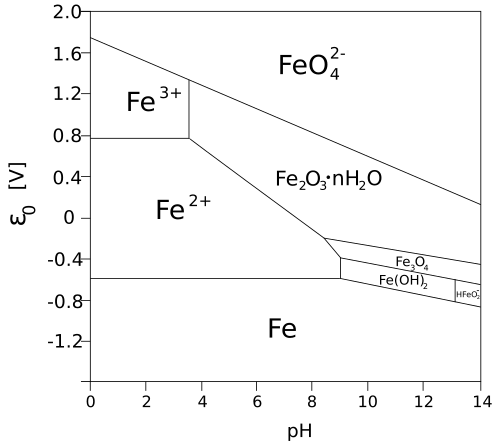

  • Los estados de oxidación más comunes son +2 y +3. Los óxidos de hierro más conocidos son el óxido de hierro (II) (FeO), el óxido de hierro (III), Fe2O3, y el óxido mixto Fe3O4. Forma asimismo numerosas sales y complejos en estos estados de oxidación. El hexacianoferrato (II) de hierro (III), usado en pinturas, se ha denominado azul de Prusia o azul de Turnbull; se pensaba que eran sustancias diferentes.
  • Se conocen compuestos en el estado de oxidación +4, +5 y +6, pero son poco comunes, y en el caso del +5, no está bien caracterizado. El ferrato de potasio (K2FeO4), en el que el hierro está en estado de oxidación +6, se emplea como oxidante. El estado de oxidación +4 se encuentra en unos pocos compuestos y también en algunos procesos enzimáticos.
  • Varios compuestos de hierro exhiben estados de oxidación extraños, como el tetracarbonilferrato disódico, Na2[Fe(CO)4], que atendiendo a su fórmula empírica el hierro posee estado de oxidación –2 (el monóxido de carbono que aparece como ligando no posee carga), que surge de la reacción del pentacarbonilhierro con sodio.
  • El Fe3C se conoce como cementita, que contiene un 6,67% en carbono, al hierro α se le conoce como ferrita, y a la mezcla de ferrita y cementita, perlita o ledeburita dependiendo del contenido en carbono. La austenita es una solución sólida intersticial de carbono en hierro γ (Gamma).

Metabolismo del hierro

Aunque solo existe en pequeñas cantidades en los seres vivos, el hierro ha asumido un papel vital en el crecimiento y en la supervivencia de los mismos y es necesario no solo para lograr una adecuada oxigenación tisular sino también para el metabolismo de la mayor parte de las células.

En la actualidad con un incremento en el oxígeno atmosférico el hierro se encuentra en el medio ambiente casi exclusivamente en forma oxidada (o ferrica Fe3+) y en esta forma es poco utilizable.

En los adultos sanos el hierro corporal total es de unos 2 a 4 gramos (2,5 gramos en 71 kg de peso en la mujer o 35 mg/kg) (a 4 gramos en 80 kg o 50 mg/kg en los varones). Se encuentra distribuido en dos formas:

70% como hierro funcional (2,8 de 4 gramos):

  • Eritrocitos (65%).
  • Tisular: mioglobinas (4%).
  • Enzimas dependientes del hierro (hem y no hem): 1%

Estas son enzimas esenciales para la función de las mitocondrias y que controlan la oxidación intracelular (citocromos, oxidasas del citrocromo, catalasas, peroxidasas).

Transferrina (0,1%), la cual se encuentra normalmente saturada en 1/3 con hierro.

La mayor atención con relación a este tipo de hierro se ha enfocado hacia el eritrón, ya que su estatus de hierro puede ser fácilmente medible y constituye la principal fracción del hierro corporal.

30% como hierro de depósito (1 g):

  • Ferritina (2/3): Principal forma de depósito del hierro en los tejidos.
  • Hemosiderina (1/3).
  • Hemoglobina: Transporta el oxígeno a las células.
  • Transferrina: Transporta el hierro a través del plasma.

Estudios recientes de disponibilidad del hierro de los alimentos han demostrado que el hierro del hem es bien absorbido, pero el hierro no hem se absorbe en general muy pobremente y este último, es el hierro que predomina en la dieta de gran cantidad de gente en el mundo.[cita requerida]

Hem: Como hemoglobina y mioglobina, presente principalmente en la carne y derivados.

No hem.

La absorción del hierro hem no es afectada por ningún factor; ni dietético, ni de secreción gastrointestinal. Se absorbe tal cual dentro del anillo porfirínico. El hierro es liberado dentro de las células de la mucosa por la HEM oxigenasa, enzima que abunda en las células intestinales del duodeno.

Las absorción del hierro " no hem", por el contrario se encuentra afectada por una gran cantidad de factores dietéticos y de secreción gastrointestinal que se analizarán posteriormente.

El hierro procedente de la dieta, especialmente el "no hem", es hierro férrico y debe ser convertido en hierro ferroso a nivel gástrico antes que ocurra su absorción en esta forma (hierro ferroso) a nivel duodenal principalmente.

Otros factores, independientes de la dieta que pueden influir en la absorción del hierro son:

  • El tamaño del depósito de hierro que indica el estado de reserva de hierro de un individuo. Este es el principal mecanismo de control. Se encuentra influenciado por los depósitos de hierro y por lo tanto, por las necesidades corporales. Así, reservas aumentadas de hierro disminuyen su absorción. En este punto el factor más importante que influye en la absorción del hierro es el contenido de hierro en las células de la mucosa intestinal (ferritina local). Es el llamado “Bloqueo mucoso de Granick”.
  • La eritropoyesis en la médula ósea: que es un estado dinámico de consumo o no de hierro corporal. Así, decae la absorción del hierro cuando disminuye la eritropoyesis.

La absorción del hierro en forma ferrosa tiene lugar en el duodeno y en el yeyuno superior, y requiere de un mecanismo activo que necesita energía. El hierro se une a glucoproteínas de superficie (o receptores específicos de la mucosa intestinal para el hierro), situadas en el borde en cepillo de las células intestinales. Luego se dirige al retículo endoplasmático rugoso y a los ribosomas libres (donde forma ferritina) y posteriormente a los vasos de la lámina propia.

Como puede deducirse, la absorción del hierro es regulada por la mucosa intestinal, lo que impide que reservas excesivas de hierro se acumulen. La absorción del hierro depende también de la cantidad de esta proteína.

El hierro se encuentra en prácticamente todos los seres vivos y cumple numerosas y variadas funciones.

  • Hay distintas proteínas que contienen el grupo hemo, que consiste en el ligando porfirina con un átomo de hierro. Algunos ejemplos:
    • La hemoglobina y la mioglobina; la primera transporta oxígeno, O2, y la segunda, lo almacena.
    • Los citocromos; los citocromos c catalizan la reducción de oxígeno a agua. Los citocromos P450 catalizan la oxidación de compuestos hidrofóbicos, como fármacos o drogas, para que puedan ser excretados, y participan en la síntesis de distintas moléculas.
    • Las peroxidasas y catalasas catalizan la oxidación de peróxidos, H2O2, que son tóxicos.

Ejemplo de centro de una proteína de Fe/S (ferredoxina)
  • Las proteínas de hierro/azufre (Fe/S) participan en procesos de transferencia de electrones.
  • También se puede encontrar proteínas en donde átomos de hierro se enlazan entre sí a través de enlaces puente de oxígeno. Se denominan proteínas Fe-O-Fe. Algunos ejemplos:
    • Las bacterias metanotróficas, que emplean el metano, CH4, como fuente de energía y de carbono, usan proteínas de este tipo, llamadas monooxigenasas, para catalizar la oxidación de este metano.
    • La hemeritrina transporta oxígeno en algunos organismos marinos.
    • Algunas ribonucleótido reductasas contienen hierro. Catalizan la formación de desoxinucleótidos.

Los animales para transportar el hierro dentro del cuerpo emplean unas proteínas llamadas transferrinas. Para almacenarlo, emplean la ferritina y la hemosiderina. El hierro entra en el organismo al ser absorbido en el intestino delgado y es transportado o almacenado por esas proteínas. La mayor parte del hierro se reutiliza y muy poco se excreta.

Tanto el exceso como el defecto de hierro, pueden provocar problemas en el organismo. El envenamiento por hierro ocurre debido a la ingesta exagerada de esté (como suplemento en el tratamiento de anemias).

La hemocromatosis corresponde a una enfermedad de origen genético, en la cual ocurre una excesiva absorción del hierro, el cual se deposita en el hígado, causando disfunción de este y eventualmente llegando a la cirrosis hepática.

En las transfusiones de sangre, se emplean ligandos que forman con el hierro complejos de una alta estabilidad para evitar que quede demasiado hierro libre.

Estos ligandos se conocen como sideróforos. Muchos microorganismos emplean estos sideróforos para captar el hierro que necesitan. También se pueden emplear como antibióticos, pues no dejan hierro libre disponible.

Isótopos

El hierro tiene cuatro isótopos estables naturales:54Fe,56Fe,57Fe y 58Fe, Las abundancias relativas en las que se encuentran en la naturaleza son de aproximadamente: 54Fe (5,8%),56Fe (91,7%),57Fe (2,2%) y 58Fe (0,3%).

Precauciones

La siderosis es el depósito de hierro en los tejidos. El hierro en exceso es tóxico. El hierro reacciona con peróxido y produce radicales libres; la reacción más importante es:

Cuando el hierro se encuentra dentro de unos niveles normales, los mecanismos antioxidantes del organismo pueden controlar este proceso.

La dosis letal de hierro en un niño de dos años es de unos 3,1 g puede provocar un envenenamiento importante. El hierro en exceso se acumula en el hígado y provoca daños en este órgano.

Véase también

  • Metabolismo humano del hierro
  • Bronce
  • Forja
  • Forja catalana
  • Hierro forjado
  • Hojalata
  • Metalurgia
  • Agente quelante
  • Siderurgia

Referencias

  1. Joan Corominas: Breve diccionario Etimológico de la lengua castellana. 3º edición, 1987. Ed. Gredos, Madrid.
  2. Real Academia Española y Asociación de Academias de la Lengua Española (2005). «hierro». Diccionario panhispánico de dudas. Madrid: Santillana. ISBN 978-8-429-40623-8. Consultado el 26 de abril de 2016.
  3. Garritz, Andoni (1998). Química. Pearson Educación. p. 856. ISBN 978-9-68444-318-1.
  4. Parry, Robert W. (1973). Química: fundamentos experimentales. Reverte. p. 703. ISBN 978-8-42917-466-3.
  5. «Iron Ore Statistics and Information». U.S. Geological Survey (en inglés).

Enlaces externos

  • Wikimedia Commons alberga una galería multimedia sobre Hierro.
Este artículo ha sido escrito por Wikipedia. El texto está disponible bajo la licencia Creative Commons - Atribución - CompartirIgual. Pueden aplicarse cláusulas adicionales a los archivos multimedia.
